Hochwertige Drehmaschine für Planetenkäfige Kabel und Kabel

1Allgemeine Beschreibung:
Diese Maschine wird hauptsächlich zum Drehen von barem Kupferdraht, barem Aluminiumdraht usw. verwendet.

2. Technischer Parameter:















3.Hauptelektrische Bauteile









4.Einzelbeschreibung:
4.1 Φ1600 Mitteldraht Auszahlung:
Spezifikation der Auszahlungsrolle: PN630-1600
Maximale Tragfähigkeit: 4 Tonnen
Die Spannung wird durch mechanische Reibung geregelt und die Größe kann angepasst werden.
Die Auszahlung erfolgt durch eine Endachse, die allein nach oben und unten bewegt werden kann, um die Höhenanpassung zu gewährleisten.Es gibt eine Rutschschutzvorrichtung beim Lade- und Entladevorgang..
4.2 12B, 18B, 24B Strandkörper:
Spezifikation der Auszahlungsrolle: PND630
Geschwindigkeit: 6B/12B: 95 Rpm
18B: 85 Rpm
24B: 75 Rpm
Stranging pitch: 6B: Schrittlose Einstellung
12B: Schrittlose Einstellung
18B: Schrittlose Einstellung
24B: Schrittlose Einstellung
Die Enden des verdrehten Körpers werden durch ein großes Lager getragen, und die Hauptachse wird durch dicke nahtlose Stahlrohre verarbeitet.Es gibt insgesamt 6 Stützräder., 1 Satz für Käfig 12B, 2 Satze für Käfig 18B und 3 Satze für Käfig 24B.Die Verbindung zwischen Stranding Käfig und Hauptspindel nimmt Schrumpfscheibe und Schlüssel Verbindung Typ, die sicherstellen könnte, dass die Stranding-Körper bei hoher Geschwindigkeit für eine lange Zeit drehen.
Die Rückdrehung des Strandkörpers erfolgt durch schräges Getriebe, das durch eine Abdeckung geschützt wird.
Das Getriebe verwendet Harz Sandgussbox, die mit Sprühen behandelt wird. Die Form ist flach und schön. Es hat keine Poren und Rückstände. Es kann effektiv Vibrationen absorbieren, Lärm reduzieren,und die Stabilität der Übertragung verbessern.
Die Drahtscheibe wird durch den Endwellentyp geklemmt, die Klemmung oder Entspannung erfolgt mit einem Mutterdeckel und eine sichere Verriegelung; das Lager an beiden Enden der Wiege hat ein Herzlager.
Der Stranding-Körper und die Cradle-Rack-Löcher werden von CNC-Bohr- und Fräsen-Bearbeitungszentrum verarbeitet,die die Konzentrizität der Achslöcher an beiden Enden der Wiege und der Löcherpunkte des verdrehten Käfigs genau gewährleisten, die die Lebensdauer der Geräte verlängern.
Die Spannung wird durch mechanische Reibungskontrolle abgelöst, die Größe kann angepasst werden, der flache Spannungsgurt wird verwendet und der obere Stahlgurt verwendet 65mn Federstahl.
Eine Schutzeinrichtung, die mit dem Draht getrennt ist, ist dem Modul des Drahtes näher angebracht, um sicherzustellen, dass es eine automatische Parkfunktion mit dem Draht getrennt hat.
Vor dem gestrandeten Körper befinden sich Schlüssel, Polizeiklingeln und dynamische Tasten, die den Betrieb der Lade- und Entlade-Spule erleichtern.
Jeder gestrandete Aufbau verwendet eine Reihe von pneumatischen Schmetterlingsbremsen, die empfindlich und zuverlässig zu bremsen sind.
Die Schleifgetriebe verwendet einen separaten Motor, um die Getriebepumpe zur Schmierung zu antreiben.
In jedem Abschnitt der gestrandeten Körper befinden sich sich sichere Schutzzäune.
Die Anschlüsse an die Bodenwelle des Getriebes werden durch die Kolonnenverbindungen hergestellt.
Die Wolfram-Stahlform wird verwendet.

4.3Aufnahmegerät
Tapping-Typ: 2 Scheiben, halbgeschnitten
Durchmesser des Klopfplatzes: Φ400 mm
Die Tappinggeschwindigkeit:170-380 r/min
Schlagbild: 15 bis 240 mm
Material für die Verkleidung: Nichtmetallbänder wie Polycatisbänder, Gewebe und Streifen ohne Gewebe
Leistung des Klopfmähers: 11 kW (AC)
Mechanische Reibungsspannungskontrolle, Größe anpassbar.

4.4 Zähler:
Der Umfang des Messrads beträgt 500 mm
Höchstlänge im Meter 9999,9 m
Genauigkeitsfehler ≤3‰
Es ist mit einer Doppelradstruktur ausgestattet und ist horizontal installiert; am Pressenrad befindet sich eine Pufferfeder und an der Ein- und Ausfahrt Drähtwalzen.

4.5 Φ2500 Doppelziehvorrichtung:
Verfolgungsmethode: doppelt gerilgtes Rad, doppelt aktives Verfolgen.
Durchmesser des Zugrads: Φ2500 mm
Geschwindigkeit der Zugleitung: 45 m/min.
Maximale Nachfolgekraft: 12T
Leistung des Antriebsmotors: 110 kW (AC)
Ausgerüstet mit einer Druckdrahtvorrichtung zum Parken, um sicherzustellen, dass sich der Draht während des Parks nicht löst und der Strandplatz stabil ist.
Zwei Traktionsräder haben eine strukturelle Lage der gegenseitigen natürlichen Trennung, um zu vermeiden, dass der Draht während des Traktionsprozesses zerkratzt wird.
Die Oberfläche der Zugrad-Rolle wird poliert, um sicherzustellen, dass das Zugkabel nicht eingeklemmt wird.

4.6 Φ2500 Aufnahmegerät:
Spezifikation der Aufnahmerolle: PN1000-PN2500
Höchstlast: 12 T
Höchstgeschwindigkeit: 65 m/min
Maximaler Drahtdurchmesser: Φ50 mm
Drehmoment des Aufnahmemotors: 8 kg.m
Sie verfügt über einen Drehmomentmotor, einen zuverlässigen Betrieb, eine einfache und bequeme Bedienung und Wartung.
Bei der Anordnung der Drähte werden Schraubstäbe verwendet, die Leitungen können die Liniengeschwindigkeit verfolgen und die Linien der Leitung werden nicht angepasst.
Mit Spulenverschlussschutz, Ober- und Unterspulengrenzschutz und Querschnittsschutz.
Die Aufnahme ist eine End-Achsen-Oberlage, die allein nach oben und unten bewegt werden kann, um die Höhenanpassung zu gewährleisten.Es gibt eine Rutschschutzvorrichtung beim Lade- und Entladevorgang..

4.7 Elektrische Steuerung:
Die Stromversorgung dieser Maschine ist ein dreiphasiges Fünfdrahtsystem, 380 V (± 10%), 50 Hz.
Der Hauptmotor verwendet Wechselstrommotor, Wechselrichtersteuerung, Aufnahmemotor verwendet Drehmomentmotor.
Die gesamte Linie übernimmt PLC-Steuerung.

4.8 Anforderungen an die Luftquelle:
Luftdruck: 0,6 MPa
Luftvolumen: 1,0 m3/min
Die Druckluft sollte trocken und frei von Verunreinigungen und Staub sein.

5- Häufig gestellte Fragen:
Liebe Kunden, es gibt verschiedene Modelle für die Stranding-Maschine. Um das Suitabe-Modell zu empfehlen, möchten wir einige Informationen erfahren:
1. Durchmesser des nackten Drahtes
2.mit einer Breite von mehr als 50 mm
3. Anzahl der zu verdrehenden Drähte
4- Fläche nach der Drehung.

Die besten Grüße.

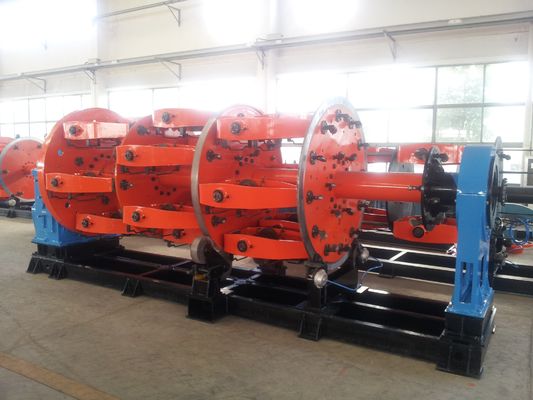

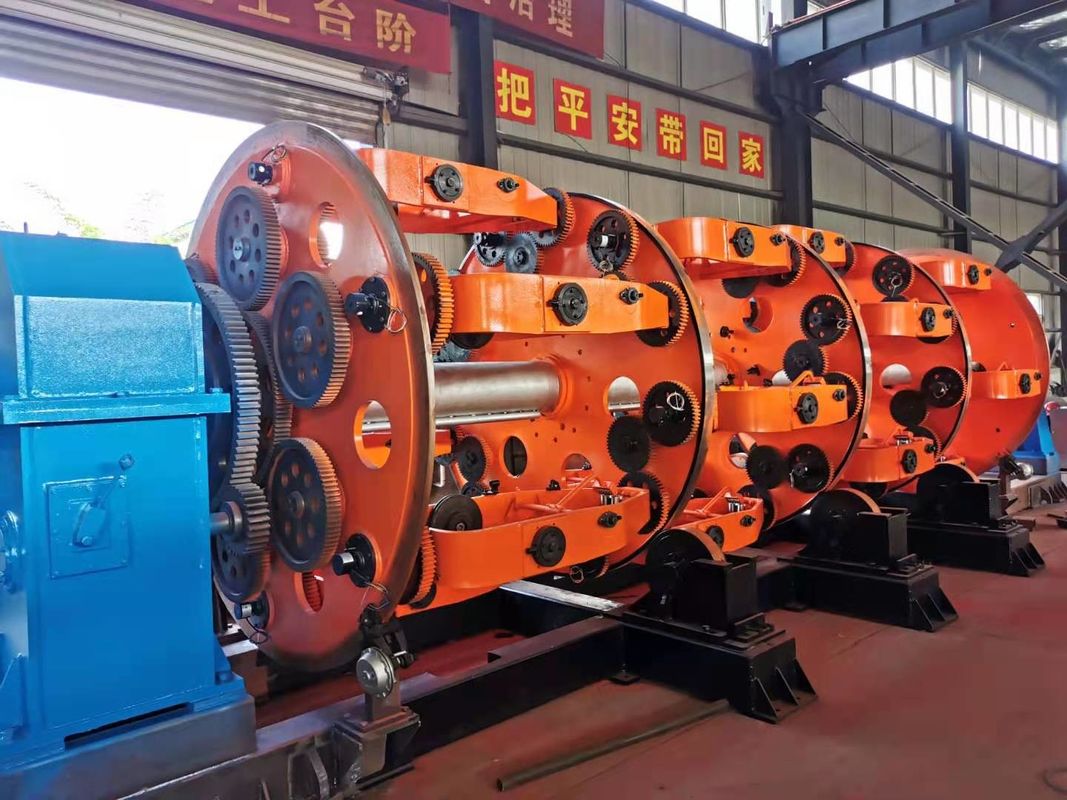

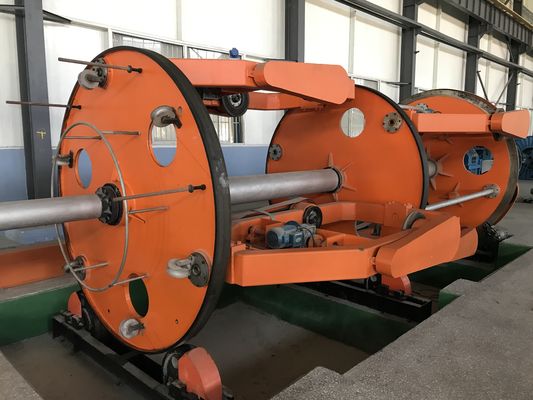

6Referenzfotos
