Maschine zum Strangeln von Kupfer- oder Aluminiumkabeln

1Allgemeine Beschreibung:
Diese Maschine wird hauptsächlich zum Drehen von barem Kupferdraht, barem Aluminiumdraht, Aluminiumstrangdraht mit Stahlkern, runden und ventilatorförmigen Leitern usw. verwendet.

2. Technischer Parameter:















3.Hauptelektrische Bauteile









4.Einzelbeschreibung:
4.1 ΦΦ630 Mitteldraht Auszahlung:

Spezifikation der Auszahlungsrolle: PND630
Der Endwellentyp klemmt oder löst manuell die Spule und die manuelle Schraube hebt die Spule.
Mechanische Reibungsspannungskontrolle, die Größe kann manuell eingestellt werden.

4.2 6B, 12B, 18B Strandkörper:

Spezifikation der Auszahlungsrolle: PND630
Geschwindigkeit: 6B/12B: 70 bis 166 Rpm

18B: 62 bis 146 Rpm

Der Widerstandsbereich beträgt 6B/12B: 87-843 mm.

18B: 99-952 mm

Die Anzahl der Drehgeschwindigkeitsumwandlungsstufen beträgt 6 Stufen
Struktur des Rahmens 4 gleiche Teile
Durch mechanische Reibung wird die Spannung kontrolliert, und die Spannungsregelung ist praktisch.
Schachtlose pneumatische Klemm- und Lockerrolle, mechanische automatische Verriegelung und Absicherung, einfach zu bedienen, schnell und sicher.
Automatischer Stillstand bei Ausfall.


4.3 Zähler:
Der Umfang des Messrads beträgt 500 mm
Höchstlänge im Meter 9999,9 m
Genauigkeitsfehler ≤3‰
Es ist mit einer Doppelradstruktur ausgestattet und ist horizontal installiert; am Pressenrad befindet sich eine Pufferfeder und an der Ein- und Ausfahrt Drähtwalzen.

4.4 Doppelzugvorrichtung Φ2000:

Verfolgungsmethode: doppelt gerilgtes Rad, doppelt aktives Verfolgen.
Durchmesser des Zugrads: Φ2000 mm
Geschwindigkeit der Zugleitung: 14,5-59 m/min
Geschwindigkeit des Zuggetriebes: 36 Schritte


4.5 Φ2500 Aufnahmegerät:

Spezifikation der Aufnahmerolle: PN1250-PN2500
Höchstlast: 12 T
Aufnahmemotor: 8 kg.m
Maximaler Kabeldurchmesser: Φ50 mm
Der Aufnahmemotor verwendet einen Drehmomentmotor, der bei der Bedienung zuverlässig und bei der Bedienung und Wartung einfach und bequem ist.
Die Konstruktion besteht aus einer elektrischen Spulen zur Befestigung oder Lockerung der Endwelle, einer elektrischen Hebespulen.
Durch die Einführung eines Schraubkabelns kann die Aufnahmegeschwindigkeit verfolgt werden und der Abstand kann schrittlos eingestellt werden.

4.6 Mechanisches Getriebesystem:

Leistung des Hauptantriebsmotors: 110 kW (AC)
Das mechanische Getriebesystem umfasst den Hauptmotor, den Hauptreduzierungsmotor, die Getriebe-Grundwelle usw.

4.7 Elektrische und elektronische Steuerung:

Die Stromversorgung dieser Maschine ist ein dreiphasiges Fünfdrahtsystem, 380 V (± 10%), 50 Hz.
Die Hauptmaschine der Maschine hat einen Wechselstrommotor und eine Frequenzumrechnungssteuerung; der Aufnahmemotor hat einen Drehmomentmotor, der reibungslos starten und anhalten kann,und die Bedienung und Wartung sind einfach und bequemDie gesamte Maschine wird durch den programmierbaren Steuergerät von Siemens gesteuert.


4.8 Anforderungen an die Luftquelle:
Luftdruck: 0,6 MPa
Luftvolumen: 1,0 m3/min
Die Druckluft sollte trocken und frei von Verunreinigungen und Staub sein.

5- Häufig gestellte Fragen:
Liebe Kunden, es gibt verschiedene Modelle für die Stranding-Maschine. Um das Suitabe-Modell zu empfehlen, möchten wir einige Informationen erfahren:
1. Durchmesser des nackten Drahtes
2.mit einer Breite von mehr als 50 mm
3. Anzahl der zu verdrehenden Drähte
4- Fläche nach der Drehung.

Die besten Grüße.

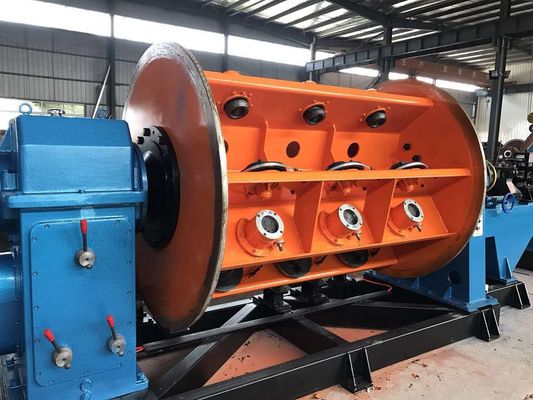

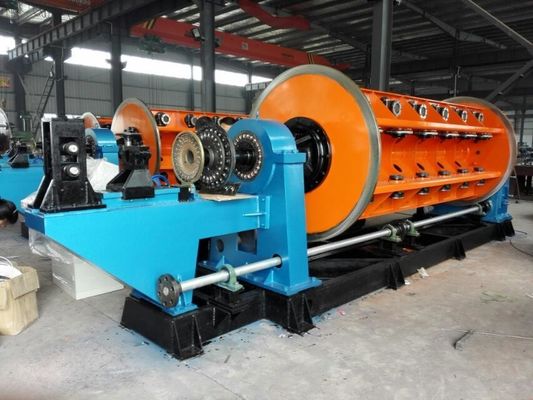

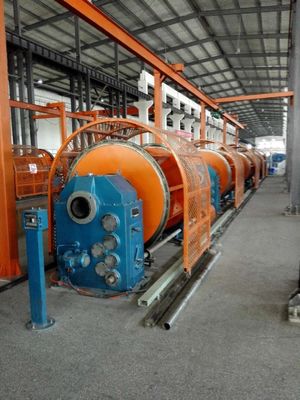

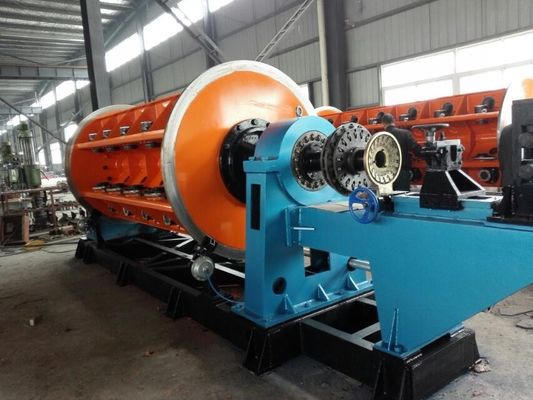

6Referenzfotos
