Hochgeschwindigkeits-Stab-Ausbrechungsmaschine für das Zeichnen von 1,2-3,5 mm Draht

1Allgemeine Beschreibung:

Diese Maschine wird verwendet, um Φ1,2-Φ3,5mm Kupferdrähte zu zeichnen. Die Zeichnungsblöcke sind in einer Reihe montiert. Das Rad mit konstanter Geschwindigkeit und der andere 12 Zeichnungsblock werden von zwei Motoren angetrieben.Ein solches Design erleichtert die Bedienung und verringert die Veränderung schnell..

2. Technischer Parameter:

3Eine kurze Einführung:

3.1 Auszahlungsstand:

Typ: Aussteigen

Der Auszahlungsstand besteht aus einer Säule, einem Freischalthebel und einer Lenkrolle.

Die Höhe der Säule beträgt etwa 5000 mm. Die beiden Aluminiumrollen können eine kontinuierliche Auszahlung erzielen.

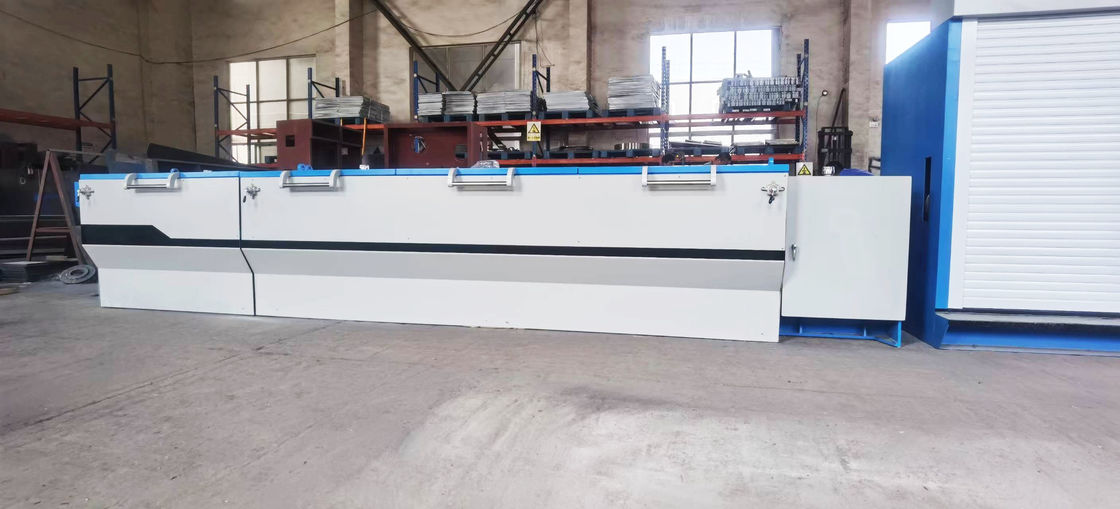

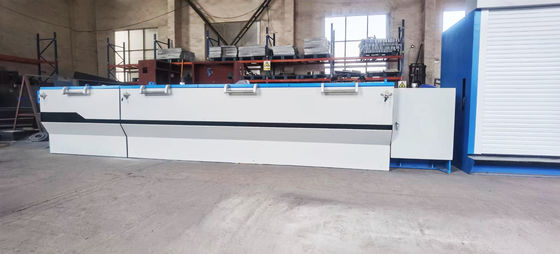

3.2 Hauptziehmaschine:

Typ: Gleitmaschine. 13-Tie Kupferdrahtziehmaschine mit Ziehblöcken gleichen Durchmessers
Die Maschine besteht aus einem Kühltrog für die Abkühlung und Zirkulation der Zugemulsion, einem Getriebe, einem Schmiersystem, einem Rad mit konstanten Drehzahlen, einem Hauptmotor und einem Motor für das Rad mit konstanten Drehzahlen.
Vier Clip-and-Run-Schalter für das Clip-and-Run-Streifen der Matrize. Einrichtung, die verhindert, dass sich der Zugblock und der Zugmatrizehalter in gleichem Abstand vom Getriebehaus befinden.
Die Ziehblöcke sind mit Stahlrädern versehen, deren Oberfläche mit Wolframkarbid bedeckt ist, um ihre Lebensdauer zu verlängern.

3.3 Akkumulator:

Kapazität des Akkumulators: 7 m
Max. Spannung: 138 N
Die Spannung wird durch den Luftdruck des Zylinders geregelt.

3.4 Glühvorrichtung:

Typ: horizontales Gleichstrombrennen, automatische Geschwindigkeitsverfolgung
Durchmesser des Glühleiters: Φ1,2 mm-Φ3,5 mm
Höchstgeschwindigkeit des Glühens: 25 m/s


3.5 Φ500-Φ630 Zwei-Spulen-Aufnahme:

Spulengröße: PND500 bis PND630
Max. Aufnahmegeschwindigkeit: 25 m/s
Aufnahmemotor: 22 kW (zwei, Wechselstrom)


3.6 Wickelmaschine (kann für weiche und harte Drähte verwendet werden)

Anwendbarer Drahtdurchmesser: Φ1,5-Φ3,5 mm
Die Geschwindigkeit: 20 m/s
Der Durchmesser der Spule: Φ800 mm
Ladung: 1400 kg
Leistung des Motors: 15 kW (AC)
Die Größe des Spulenkorbs: Φ600*Φ110*1300mm.

4- Häufig gestellte Fragen:

Liebe Kunden, es gibt verschiedene Modelle für die Kupfer-Stab-Ausfallmaschine. Um die Suitabe-Modelle zu empfehlen, möchten wir einige Informationen erfahren:

1Ein- und Auslassdrahtdurchmesser

2. Ob Sie einen Online-Riegel brauchen

3- Aufnahmemethode: Spulenrolle oder Spulenrolle?

4. Abmessungszeichnung der Spulenrolle/Drahtkorb

Die besten Grüße.
