| Markenbezeichnung: | Choose Technology |
| Modellnummer: | JC1000 |
| MOQ: | 1 Satz |
| Preis: | USD100000-150000/1SET |
| Zahlungsbedingungen: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Versorgungsfähigkeit: | 10 Sätze pro Monat |
1Allgemeine Beschreibung:
Diese Maschine ist speziell für das Drehen von dreikernischen, vierkernischen und fünfkernischen isolierten Stromkabeln mit einem Kernquerschnitt von 25-300 mm2 unter 350 KV ausgelegt.Der verdrehte Kern Querschnitt kann rund sein, kann auch Ventilatorform, elektrische Inline Stop-Vor-Torque, Endwellenverschluss oder Lockerungsspule sein.
2. Technischer Parameter:
| Fläche des Kabelschnitts | 25 bis 300 mm2 |
| Strandgeschwindigkeit | 5.54-13.04 r/min |
| Strandwurf | 360 bis 6173 mm |
| Tapping-Geschwindigkeit | 170 bis 380 r/min |
| Tapping Pitch | 12 bis 200 mm |
| Geschwindigkeit der Panzerung | 149 bis 343 r/min |
| Rüstungsplatz | 14 bis 230 mm |
| Durchmesser des Fahrrads | Φ2500 mm |
| Verfolgungsgeschwindigkeit | 40,7-34,2 m/min |
| Vorstehende Abzugsspule Größe | PN1600 |
| Hinterste Abzugsspule Größe | PN1600 |
| Größe der Spule im Strandkörper | PN1600 |
| Spulengröße für die Aufnahme | PN1600-PN3150 |
| Hauptmotorleistung | 45 kW (Wechselstrom) |
| Motor aufnehmen | 10 kg.m |
| Mittelhöhe | 1000 mm |
3.Hauptelektrische Bauteile
| Hauptantriebsmotor | Slu'an Jianghuai |
| Inverter | Innovationen |
| Elektrische Komponenten | SCHINT |
| PLC | Siehe Anhang I. |
| Berührungsschirm | Siehe Anhang I. |
| Pneumatische Komponenten | AirTAC |
4.Einzelbeschreibung:
4.1 Φ1600/1+1+3 Hauptstrangkörper:
Der erste Abschnitt des Drahtspulenrahmens Φ1600 ist durch die Kupplung mit dem zweiten Abschnitt des Drahtspulenrahmens verbunden und die Rückdrehung,Nicht-Return-Twisting und Vor-Twisting-Betrieb des Drahtreifenrahmens kann durch Demontage oder Einfügen der Stiftwelle erreicht werden.
Der zweite Abschnitt der Φ1600-Drahtspirale ist mit einem Drehbogen ausgestattet, um den aus der ersten Drahtspirale freigesetzten Kerndraht zu passieren.Der Drahtspulenrahmen und der Bogenrahmen sind mit der Hauptwelle des Hauptreduktors durch Flansche verbundenWie im ersten Absatz wird der Spulenrahmen auch zum Abbau oder zur Montage der Stiftwelle verwendet, um die Rückdrehung, Nicht-Rückdrehung und Vordrehung des Spulenrahmen zu realisieren.
Der dritte Abschnitt des Dreischeibenwindenkäfigs Φ1600 ist durch die Kupplung mit der Hauptwinde des Getriebefachs verbunden. Die Getriebe befinden sich hinten an der Winde des Windenkäfigs,und der Differenzgetriebe-Modus wird für die Notwendigkeit eines Rückdämpfungsmoments oder eines Nicht-Rückdämpfungsmoments verwendet.
4.2 Abtaster:
Typ des Bandkopfes: allgemeiner Typ
Anzahl der Bandspulen: 2 Spulen
Spulengröße: Φ400 mm
Bandbreite: 15-60 mm
Drehgeschwindigkeit des Tappingkopfes: 170-380 r/min
Abmessung: 12-200 mm
Bandmaterial Nichtmetallbänder wie Gewebe, Polyesterbänder usw.
Der Tapping-Kopf hat eine 6-stufige Geschwindigkeitsänderung und die Funktionen der linken und rechten Drehung und Neutralität.
Die Gurtspannung wird durch mechanische Reibung gesteuert und kann angepasst werden.
4.3 Φ800 Stahlgurtpanzerung:
Gepanzerter Kabelkern mit einem maximalen Außendurchmesser von Φ120 mm
Typ gepanzerter Köpfe: Halbgeschnitten
Anzahl der Bandspulen: 2 Spulen
Die Spulengröße: Φ800 mm
Bandbreite: 15-60 mm
Geschwindigkeit des Panzerkopfes: 149-343 r/min.
Rüstungsspielraum: 14-230 mm
Material der Rüstung: Stahlband
Der Panzerkopf hat eine 6-Gang-Geschwindigkeitsumstellung und eine linke und rechte Drehung sowie eine neutrale Funktion.
Stahlgurtspannung mechanische Reibungssteuerung, und konnte eingestellt werden.
4.3 Zähler:
Der Umfang des Messrads beträgt 500 mm
Höchstlänge im Meter 9999,9 m
Genauigkeitsfehler ≤3‰
Es ist mit einer Doppelradstruktur ausgestattet und ist horizontal installiert; am Pressenrad befindet sich eine Pufferfeder und an der Ein- und Ausfahrt Drähtwalzen.
4.4 Φ2000 Einrad-Spurgerät:
Traktionsart: Einradtraktion, Kragenring-Schubdraht
Durchmesser des Zugrads: Φ2500 mm
Geschwindigkeit der Zugleitung: 4,7-34,2 m/min
Geschwindigkeit des Zuggetriebes: 27 Schritte
4.5 Φ2500 Aufnahmegerät:
Spezifikation der Aufnahmerolle: PN1600-PN3150
Höchstlast: 15 T
Maximale Aufnahmegeschwindigkeit: 40 m/min
Aufnahmemotor: 10 kg.m
Maximaler Kabeldurchmesser: Φ120 mm
Die Drahtentnahme verwendet einen Drehmomentmotor, der bei der Bedienung zuverlässig und bei der Bedienung und Wartung einfach und bequem ist.
Die Konstruktion besteht aus einer elektrischen Spulen zur Befestigung oder Lockerung der Endwelle, einer elektrischen Hebespulen.
Durch die Einführung eines Schraubkabel kann das Kabel die Aufnahmegeschwindigkeit verfolgen und die Kabelhöhe schrittlos eingestellt werden.
4.6 Mechanisches Getriebesystem:
Leistung des Hauptantriebsmotors: 45 kW (AC)
Das mechanische Getriebesystem umfasst den Hauptmotor, den Hauptreduktor, die Getriebewelle, die Kupplung usw.
4.7 Elektrische und elektronische Steuerung:
Die Stromversorgung dieser Maschine ist ein dreiphasiges Fünfdrahtsystem, 380 V (± 10%), 50 Hz.
Die Hauptmaschine der Maschine hat einen Wechselstrommotor und eine Frequenzumrechnungssteuerung; der Aufnahmemotor hat einen Drehmomentmotor, der reibungslos starten und anhalten kann,und die Bedienung und Wartung sind einfach und bequemDie gesamte Maschine wird durch den programmierbaren Steuergerät von Siemens gesteuert.
4.8 Anforderungen an die Luftquelle:
Luftdruck: 0,6 MPa
Luftvolumen: 1,0 m3/min
Die Druckluft sollte trocken und frei von Verunreinigungen und Staub sein.
Häufige Fragen:
Liebe Kunden, es gibt verschiedene Modelle für die Stranding-Maschine. Um das Suitabe-Modell zu empfehlen, möchten wir einige Informationen erfahren:
1. Durchmesser des nackten Drahtes
2.mit einer Breite von mehr als 50 mm
3. Anzahl der zu verdrehenden Drähte
4- Fläche nach der Drehung.
Die besten Grüße.

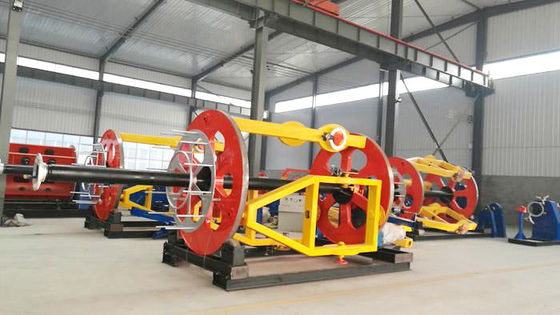

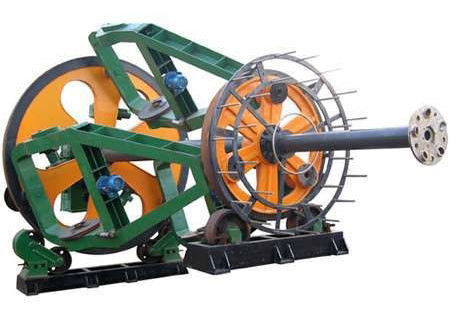

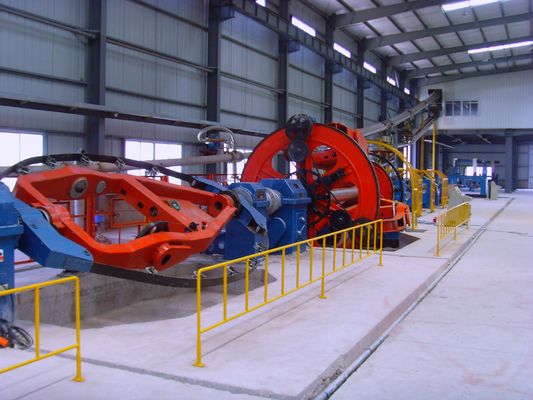

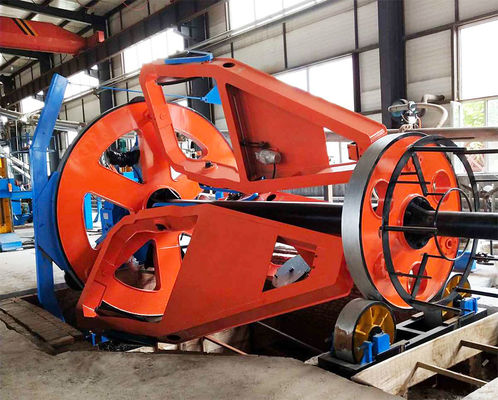

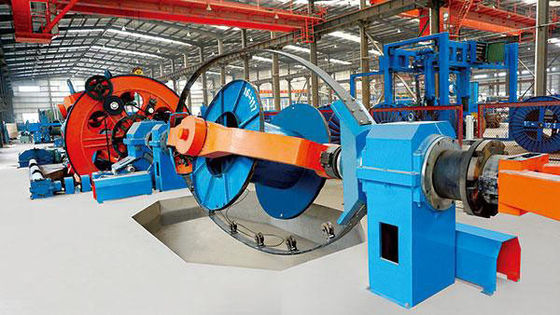

5Referenzfotos
