630 mm Tubular Stranding-Maschine Kabel Draht Stranding-Maschine 1 + 6 + 12

1Allgemeine Beschreibung:

Diese Maschine wird hauptsächlich zum Drehen von Stahldraht, Aluminiumdraht und Kupferdraht verwendet und kann auch zum Drehen von Steuerkabeln innerhalb von 7 Kernen verwendet werden.

2. Technischer Parameter:

3.Hauptelektrische Bauteile

4.Einzelbeschreibung:

4.1 Φ630 Mitteldraht Auszahlung:

Spezifikation der Auszahlungsrolle: PND630
Der Endwellentyp klemmt oder löst manuell die Spule und die manuelle Schraube hebt die Spule.
Mechanische Reibungsspannungskontrolle, die Größe kann manuell eingestellt werden.

4.2 Φ630/6 Hauptstrangkörper:

Spezifikation der Auszahlungsrolle: PND630
Höchstgeschwindigkeit: 600 r/min.
Streckenweite: 62-276 mm
Die Endwelle ist eine federartige Klemmstruktur und die Spule wird pneumatisch freigesetzt.
Mechanische Reibungsspannungsregelung.
Der Zylinder wird an beiden Enden von großen Lagerstücken und die Mitte von großen Lagerstücken getragen.
Der Zylinder ist mit einer pneumatischen Bremse versehen und die Bremsung ist zuverlässig.
An der Spülleitung befindet sich eine Trennmeldevorrichtung.
Die Schutzhülle hat eine Schiebetürstruktur.
Die Stränge sind mit einer einzigen Vorformvorrichtung ausgestattet.
Der Hauptstrangkörper ist auf der Unterplatte integriert und die Ausrüstung ist einfach zu installieren.

4.3 Zähler:

Der Umfang des Messrads beträgt 500 mm
Höchstlänge im Meter 9999,9 m
Genauigkeitsfehler ≤3‰
Es ist mit einer Doppelradstruktur ausgestattet und ist horizontal installiert; am Pressenrad befindet sich eine Pufferfeder und an der Ein- und Ausfahrt Drähtwalzen.

4.4 Φ1500 Doppelverfolgungsvorrichtung:

Durchmesser des Zugrads: Φ1500 mm
Durchmesser des Trennrads: Φ1300 mm
Geschwindigkeit der Zugleitung: 31-138 m/min
Geschwindigkeit des Zuggetriebes: 36 Schritte

4.5 Φ2000 Aufnahmegerät:

Spezifikation der Aufnahmerolle: PN1000-PN2000
Höchstlast: 8 T
Höchste Aufnahmegeschwindigkeit: 150 m/min.
Aufnahmemotor: 6 kg.m
Maximaler Kabeldurchmesser: Φ20 mm
Der Aufnahmemotor verwendet einen Drehmomentmotor, der bei der Bedienung zuverlässig und bei der Bedienung und Wartung einfach und bequem ist.
Die Konstruktion besteht aus einer elektrischen Spulen zur Befestigung oder Lockerung der Endwelle, einer elektrischen Hebespulen.
Durch die Einführung eines Schraubkabelns kann die Aufnahmegeschwindigkeit verfolgt werden und der Abstand kann schrittlos eingestellt werden.

4.6 Mechanisches Getriebesystem:

Leistung des Hauptantriebsmotors: 45 kW (AC)
Das mechanische Getriebesystem umfasst den Hauptmotor, den Hauptreduktor, die Getriebewelle, die Kupplung usw.

4.7 Elektrische und elektronische Steuerung:

Die Stromversorgung dieser Maschine ist ein dreiphasiges Fünfdrahtsystem, 380 V (± 10%), 50 Hz.
Die Hauptmaschine der Maschine hat einen Wechselstrommotor und eine Frequenzumrechnungssteuerung; der Aufnahmemotor hat einen Drehmomentmotor, der reibungslos starten und anhalten kann,und die Bedienung und Wartung sind einfach und bequemDie gesamte Maschine wird durch den programmierbaren Steuergerät von Siemens gesteuert.

4.8 Anforderungen an die Luftquelle:

Luftdruck: 0,6 MPa
Luftvolumen: 1,0 m3/min
Die Druckluft sollte trocken und frei von Verunreinigungen und Staub sein.

5- Häufig gestellte Fragen:

Liebe Kunden, es gibt verschiedene Modelle für die Stranding-Maschine. Um das Suitabe-Modell zu empfehlen, möchten wir einige Informationen erfahren:

1. Durchmesser des nackten Drahtes

2.mit einer Breite von mehr als 50 mm

3. Anzahl der zu verdrehenden Drähte

4- Fläche nach der Drehung.

Die besten Grüße.

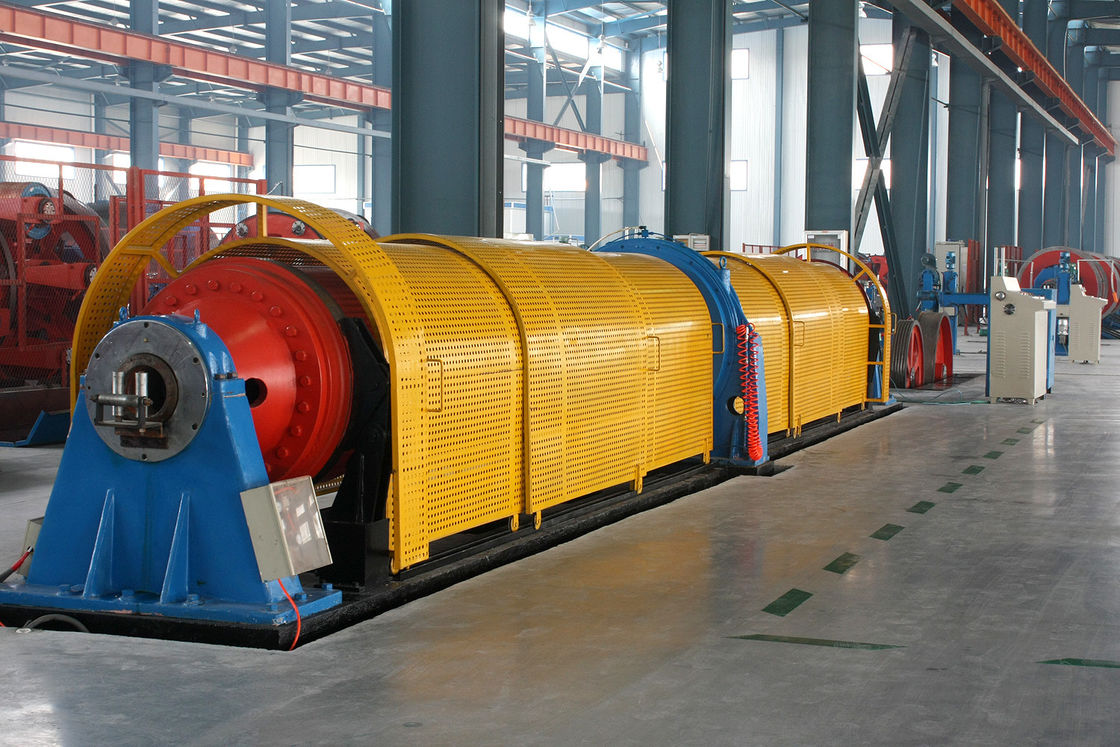

6Referenzfotos
