Hochgeschwindigkeits-automatische Kabelwickel- und Verpackungsmaschine tandem mit Extrusionsleitung

1. Eigenschaften:

1.1 Es kann durch die Abzahlmaschine oder direkt an die Extrusionsmaschine angeschlossen werden.
1.2 Die Produktionsgeschwindigkeit der Spule beträgt etwa 2 Spule pro Minute (z. B. BV2,5 mm2 100 m/Spule).
1.3 Nach dem Aufwickeln wird die Spule in die Filmverpackungsmaschine eingespeist, um die Spule automatisch zu verpacken und zu kennzeichnen.
1.4 Nach der automatischen Folienverpackung wird sie automatisch durch den Schubmechanismus an das Förderband geliefert, ohne dass manuelle Bedienung erforderlich ist.
1.5 Diese Maschine verwendet das Servomotorkabelsystem, und die Wicklung der Spule ist schön.
1.6 Die Bedienung erfolgt über den Touchscreen und ist einfach und bequem.
1.7 Der Mikrocomputerspeicher kann 99 verschiedene Spezifikationen für das Kabelvolumen speichern, wenn Sie die Produktspezifikationen ändern müssen.
1.8 Solange die gespeicherten Spezifikationsdaten gelesen werden, können sie sofort erstellt werden, ohne sie erneut einzugeben.
1.9 Diese Maschine verfügt über eine automatische Fehlererkennungsfunktion, die den Bediener bei Problemen warnt.

2. Technischer Parameter:

3.Spezifikation des Wickelteils:

3.1 Meterteil:

Jedes der oberen und unteren Räder ist mit einer Messvorrichtung ausgestattet, bei der ein Präzisionscodeur (Encoder) zur Berechnung der Länge verwendet wird, die auf Zentimeter berechnet werden kann.Das Zählerrad ist aus einer Aluminiumlegierung, ist das obere Rad mit einer Keramikhärtebehandlung besprüht, und das untere Rad ist mit ausgezeichnetem Klebstoff beschichtet, der das Kabel nicht verletzt.Die Vorrichtung ist mit einem Einweglager ausgestattet, um zu verhindern, dass das Kabel auspumpt.

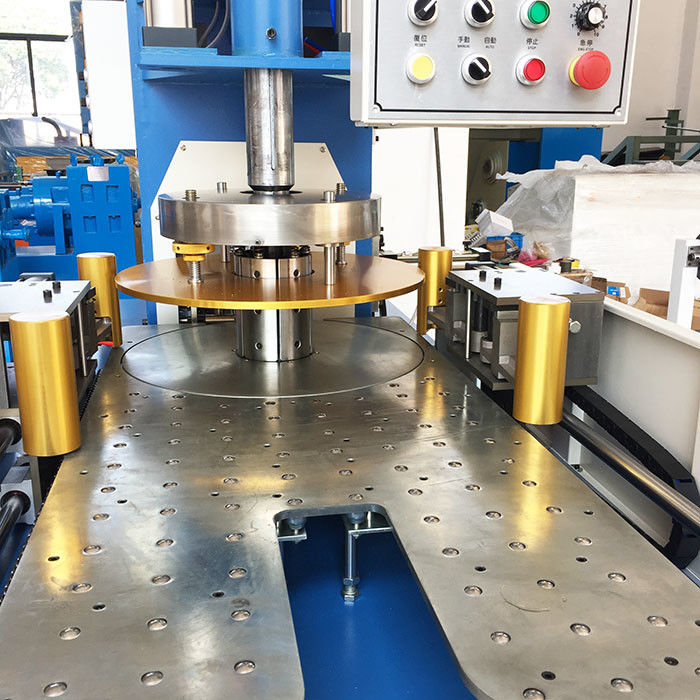

3.2 Wickelkopf:

Die horizontale Wicklung wird durch den pneumatischen Schubs gesteuert, um sich automatisch zu öffnen und zu schließen.

Wenn die eingestellte Länge erreicht ist, wird die Wicklung automatisch gestoppt.Es ist leicht zu entformen, ohne den Faden zu klemmen und die Spule nicht zu kleben.

3.3 Kabelarrangementsystem:

Das System wird vollständig vom Computer gesteuert, angetrieben durch einen Servomotor und eine Kugelschraube.

Der Präzisionsdekoder empfängt das Laufsignal des Hauptmotors, um den Servomotor mit dem Hauptmotor zu synchronisieren und die Kabelbewegung ist koordinierter und die Spule schöner.

3.4 Schneider:

Der Türschneider schneidet das Kabel automatisch ab, wenn die eingestellte Länge abgeschlossen ist.

3.5 Armübertragungsmechanismus

Nachdem das Kabel aufgerollt ist, klebt der Fadenhaltmechanismus an der Spule und überträgt sie automatisch an die Beschichtungsanlage zum Umwickeln und Umwickeln, so dass die Rolle,Etikettierungs- und Beschichtungsprozess kann voll automatisiert werdenWenn eine Abfallleitung vorhanden ist, kann manuell eingegriffen werden.

3.6 Bedienfeld:

Das HMI-Steuerungssystem ist für den direkten Berührungsbetrieb auf dem Bildschirm bequemer.

Das zentrale Computersteuerungssystem steuert die Drehzahl der Spule, die Länge der Spule, das Warnsystem, die Liniengeschwindigkeitsregelung, das Anzeiglicht, den Notstopp und den Neustart.

Wenn die Maschine läuft, können die Benutzer die Länge, den Drahtdurchmesser, die Geschwindigkeit und andere Daten ändern, und die Geschwindigkeit, Länge und die gesamte Maschinenaction können auf dem Bildschirm überwacht werden.

3.7 Antriebsmotor:

Wickelsystem: 7.5 PS * 4 P Wechselstrommotor + Vektorsteuerungsumrichter.

Kabelsystem: 400 Watt Servomotor + Servoantrieb.

Haltungsleitungsübertragung: 400 Watt Servomotor + Servoantrieb

4. Spezifikation der Filmverpackungsmaschine:

4.1 Gepacktes Spulengewicht: bis zu 35 kg.
4.2 PVC-PE-PP-Foliengröße: Dicke 0,05 mm bis 0,07 mm*breite 40 mm bis 45 mm.
4.3 Belastungsmethode der Filmrolle: pneumatische Spannung.
4.4 Die PVC/PE-Folien werden verwendet, um die Verpackung mit hoher Geschwindigkeit zu wickeln.
4.5 Sie wird durch einen Wechselstrommotor angetrieben und hat eine glatte und glatte Windung.
4.6 Die Größe des Verschlussarms anpassen und manuell einstellen, um es schnell und bequem zu machen.

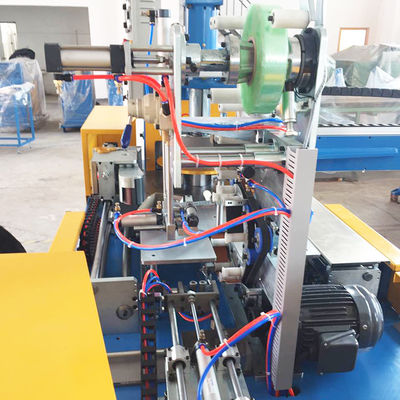

5. Die mechanische Struktur der Filmverpackung:

5.1 C-Ring

Der C-Ring wird vom Zeitgurt angetrieben, der C-Ring läuft ohne zu rutschen, und das Paket ist stabil und leise.

Die inneren und äußeren Walzen des C-Rings sind aus Spezialstahl gefertigt und sind mit einem überlegenen Gummi bedeckt, der nicht leicht zu tragen ist, den Betrieb rund hält und eine lange Lebensdauer aufweist.und ist mit einem Überlastschutz ausgestattetDer Motor brennt nicht leicht.

5.2 Schneider:

Die Verpackung wird automatisch abgeschnitten, nachdem die Wicklung abgeschlossen ist.

Der Schneidkörper kann zernförmig oder mit einer Schere versehen sein (nach verschiedenen Verpackungsmaterialien ausgewählt/ersetzt), geeignet für PVC, PP,PE-Folien und andere Verpackungsmaterialien mit perfekter Schneidleistung.

5.3 Klammer:

Nachdem das Paket an den festen Punkt geschickt wurde, wird es automatisch eingezogen und automatisch gezogen.

Wenn die Anzahl der Ausgangskurve (1,5 bis 2,5 Kurve) geschlossen werden soll, werden die Klemmen automatisch freigelassen.

5.4 Zuführvorrichtung:

Pneumatischer Gürtelfütter, schlossfreie Schrauben, schneller Wechsel und einfacher zu installieren.

5.5 Automatischer Kennzeichnungsmechanismus

Ein Stapel von Etiketten-Entladungstypen, ein Paket pro Paket, automatisch ein Etikett abholen, um zu füttern, bequem und sicher, und Zeit sparen, Produktion erhöhen.

5.6 Antriebsmotor:

C-Ring: Wechselstrommotor mit 1 PS * 4 P. (Rotationsverpackung)

Halten Sie den Arm: 1 PS * 4P A C Motor + 1/20 Reduktor.

Nach der Fertigstellung des Umschlags wird die Spirale automatisch in den Schieberegler in die Sammelbox geschoben.

6- Häufig gestellte Fragen:
Liebe Kunden, es gibt verschiedene Modelle für die Stranding-Maschine. Um das Suitabe-Modell zu empfehlen, möchten wir einige Informationen erfahren:
1. Durchmesser des nackten Drahtes
2.mit einer Breite von mehr als 50 mm
3. Anzahl der zu verdrehenden Drähte
4- Fläche nach der Drehung.

Die besten Grüße.

7Referenzfotos
